É o AutoCAD “turbinado” para topografia e obras: cria superfícies, alinhamentos, perfis, seções, corredores, volumes e pranchas de forma dinâmica.
Base técnica:
Plataforma BIM/CAD civil com objetos inteligentes (Surfaces, Alignments, Profiles, Corridors, Pipe/Pressure Networks, Parcels, Feature Lines), estilos e regras. Tudo é paramétrico: mudou o dado, as etiquetas/tabelas se atualizam.
Use Civil 3D para MDT/curvas, estradas/loteamentos, seções/volumes e correntes de drenagem. Para pranchas simples, o AutoCAD pode bastar.
Base técnica:
Civil 3D é indicado quando há necessidade de superfícies TIN, plan–profile–section, corredores e quantitativos; AutoCAD “puro” atende plantas cadastrais estáticas.
Abra um template (DWT) com metros, camadas, estilos de rótulo e layout prontos.
Base técnica:
Definir Drawing Settings (métrico), estilos de Surface/Alignment/Profile/Section, Label Styles (anotativos), Band Sets, Code Sets de corredor. Padronize layers e CTB/STB
Atribua SIRGAS2000/UTM ao desenho e documente a escala do terreno quando for “ground”.
Base técnica:
Assign Coordinate System (Map 3D embutido). Para projetos “no chão”, aplicar scale factor/transformação grid↔ground (2D/3D Helmert) e registrar datum/projeção no carimbo e relatório.
Importe os pontos do GNSS/estação, use códigos para o software desenhar cercas, sarjetas e eixos automaticamente.
Base técnica:
Criar Survey Database; configurar Description Key Sets (código→layer/símbolo) e Figure Prefix Database (código→linhas automáticas). Importar FBK/CSV com Field-to-Finish.

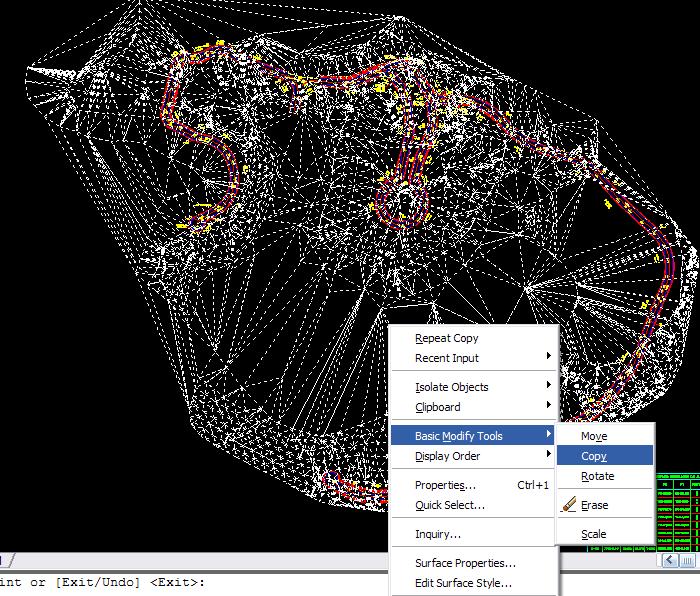

Monte a superfície com pontos, breaklines e limites, e gere as curvas.
Base técnica:
Surface por Pontos, Breaklines, Contours e Boundaries (outer/hide). Controles: Weeding/Supplementing, Min triangle length. Estilos de superfície para curvas mestras/intermediárias e análises.
Crie o eixo da via/loteamento e o perfil com a linha do terreno e a linha de projeto.
Base técnica:
Alignments com tangentes–curvas–espirais e Design Checks (raio mínimo etc.). Profiles: Existing (EG) por amostragem do MDT e Design (PVIs, tangentes e curvas verticais) com Band Sets.
Crie o eixo da via/loteamento e o perfil com a linha do terreno e a linha de projeto.
Base técnica:
Alignments com tangentes–curvas–espirais e Design Checks (raio mínimo etc.). Profiles: Existing (EG) por amostragem do MDT e Design (PVIs, tangentes e curvas verticais) com Band Sets.
Gere linhas de amostra e veja corte/aterro em cada seção.
Base técnica:
Sample Lines ao longo do alinhamento, Section Views com rótulos dinâmicos (larguras, taludes, áreas), estilos para automatizar tabelas.
Monte o corredor com peças prontas (subassemblies) e o Civil 3D monta o volume e as seções sozinho.
Base técnica:
Baseline (Alignment+Profile), Assembly (subassemblies padrão) e Targets (superfície, offset/elevação). Configurar frequência, regiões e corridor surfaces (top/ datum) para volumes.
Desenhe linhas de platô e o software cria taludes para “casar” no terreno.
Base técnica:
Feature Lines (elevadas/gradeadas), Grading Objects por critérios (inclinações, bermas, daylight). Grading Groups alimentam superfícies de projeto.
Divida a área em lotes, com frentes mínimas e áreas automáticas.
Base técnica:
Parcels por Slide Line/Create From Objects, Parcel Styles/Labels (área, perímetro, frente), Tables e Reports com atualização dinâmica.
Projete galerias pluviais e adutoras com cotas e diâmetros automáticos.
Base técnica:
Pipe Networks (gravidade) e Pressure Networks (pressurizadas) com Parts Lists e Rules (velocidade, declividade mínima, recobrimento). Perfis de rede e interferência com corredor.
O Civil 3D monta as pranchas de planta–perfil e seções em lote.
Base técnica:
Plan Production Tools: vistas Plan–Profile com Band Sets; Section Sheet Creation com múltiplas folhas. Integração com Sheet Set Manager e Publish em PDF/DWF.
Rótulos de pontos, curvas, áreas, taludes que mudam sozinhos quando você edita.
Base técnica:
Label Styles para Surfaces/Alignments/Profiles/Sections/Parcels com Expressions (cálculos), Reference Text (ler outro objeto) e Band Styles.
Compare terreno existente com projeto e tenha corte/aterro e materiais.
Base técnica:
Volume Surface (EG×FG), Materials/Pay Items em corredor (áreas por estação), Mass Haul (curva de bota-fora/jazida), Reports e Tabelas.
Traga ortofoto e nuvem para gerar ou checar o MDT.
Base técnica:
Importar point cloud (via ReCap) e classificar; gerar superfície a partir de pontos/curvas filtrados; anexar raster georreferenciado e usar como base.
Converse com QGIS/ArcGIS e outros softwares via SHP, LandXML, CSV.
Base técnica:
MAPIMPORT/MAPEXPORT (SHP/GeoPackage), LandXML (surfaces, alignments, profiles, parcels), CSV (pontos/estacas), IFC/DWG para BIM/CAD
Mantenha o arquivo leve e organizado para não travar.
Base técnica:
Superfícies com densidade controlada (Simplify/Weed), Styles enxutos, Rebuild automático só quando necessário, Data Clips, dividir projeto por DREF/Xref, PURGE/AUDIT regulares.
Mantenha o arquivo leve e organizado para não travar.
Base técnica:
Superfícies com densidade controlada (Simplify/Weed), Styles enxutos, Rebuild automático só quando necessário, Data Clips, dividir projeto por DREF/Xref, PURGE/AUDIT regulares.
Base técnica:
Falta de breaklines e boundaries; grid×ground ignorado; estilos não padronizados; targets do corredor mal definidos; Survey DB sem Description Keys; DREF quebrados.
Base técnica:
Drawing Settings/Styles → CRS/scale → Survey DB (Desc Keys/Figures) → Surface (pontos+breaklines+boundary) → Alignment/Profile (checks/bands) → Corridor/Grading (assemblies/targets) → Sample Lines/Sections → Volume Surface/Materials → Plan Production/Sheets → Reports/PDF/LandXML.
MDT bem feito + eixos/perfis corretos + corredor/volumes fechados + pranchas automáticas = projeto rápido, limpo e confiável.
Base técnica:
CRS/scale definidos, Survey DB com Description Keys, Surface com breaklines e boundary, corridor parametrizado, labels/tables dinâmicos, DREF para colaboração e Plan Production para entregar PDFs consistentes.
MDT bem feito + eixos/perfis corretos + corredor/volumes fechados + pranchas automáticas = projeto rápido, limpo e confiável.
Base técnica:
CRS/scale definidos, Survey DB com Description Keys, Surface com breaklines e boundary, corridor parametrizado, labels/tables dinâmicos, DREF para colaboração e Plan Production para entregar PDFs consistentes.
