É a medição completa do terreno: marca onde cada ponto fica no mapa (X e Y) e qual é a altura (Z) — subidas e descidas.
Base técnica:
Determinação conjunta de planimetria (E/N) e altimetria (H), gerando planta planialtimétrica, curvas de nível, MDT/DSM/DTM, perfis/seções e memorial, conforme boas práticas e NBR 13.133.
Base técnica:
Base de terraplenagem, pavimentação, drenagem, contenções, loteamentos, APP por declividade e compatibilização com projetos executivos.
É a medição completa do terreno: marca onde cada ponto fica no mapa (X e Y) e qual é a altura (Z) — subidas e descidas.
Base técnica:
Determinação conjunta de planimetria (E/N) e altimetria (H), gerando planta planialtimétrica, curvas de nível, MDT/DSM/DTM, perfis/seções e memorial, conforme boas práticas e NBR 13.133.
Base técnica:
Base de terraplenagem, pavimentação, drenagem, contenções, loteamentos, APP por declividade e compatibilização com projetos executivos.
Se precisa altura, rampas, volumes → planialtimétrico.
Se é só “desenho no plano” sem altura → planimétrico.
Base técnica:
Qualquer estudo que envolva cotas (Z), declives e movimentação de terra requer componente altimétrica (curvas/MDT).
Base técnica:
Planta planialtimétrica (vértices e feições), curvas com equidistância definida, MDT/TIN/DSM/DTM, perfis/seções, CSV (ID;E;N;Z), DWG/DXF/SHP/GeoTIFF/PDF com carimbo (SR, geóide, escala).

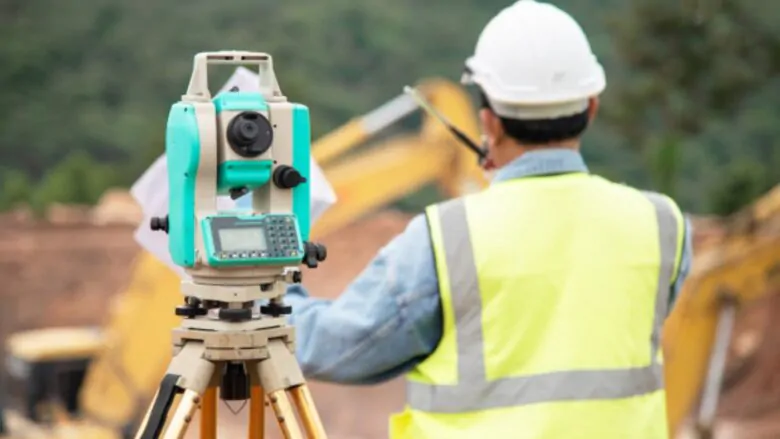

Usa RTK, estação total e/ou drone (quando convém). O importante é ficar preciso e fechar as medidas.
Base técnica:
GNSS/RTK para apoios/perímetro; estação total para detalhes; fotogrametria/LiDAR com GCPs para densidade; nivelamento para referência vertical robusta; redundância/fechamentos e RMSE na classe exigida.
Use SIRGAS2000/UTM e altura “do mundo real” com geóide ou RN.
Base técnica:
Horizontal: SIRGAS2000/UTM (fuso indicado). Vertical: H = h − N (modelo geoidal) ou amarração a RN por nivelamento. Declarar no carimbo: datum, projeção, modelo geoidal e época.
O time mede pontos e alturas → no escritório processa e confere → desenha a planta e gera curvas → entrega planta + coordenadas + memorial.
Base técnica:
Campo: apoios, poligonais/RTK, detalhes, nivelamento, GCPs.
Processamento: ajustes/compensações, transformação de SR, MDT/TIN com breaklines.
Apresentação: PDF em escala, DWG/DXF/SHP/GeoTIFF, consistência planta↔memorial↔tabelas.
Terreno acidentado pede mais pontos e curvas mais próximas.
Base técnica:
Equidistância típica: 0,50 m (urbano fino), 1–2 m (rural). Usar breaklines (cristas, talvegues, sarjetas) e suavização que não desloque a cota; curvas mestras destacadas.
Mostram a subida/descida ao longo de uma linha e quanto corta/aterra em cada trecho.
Base técnica:
Perfil longitudinal (EG e Projeto) e seções transversais por linhas de amostra; bandas de cotas e áreas; base para volumetria e corredores/projetos.
Ajuda a ver para onde a água corre e onde o declive é crítico.
Base técnica:
Mapas de declividade/aspecto e linhas de fluxo/bacias a partir do MDT; verificação de APP por inclinação (quando exigida) e suporte a dimensionamento de sarjetas/valetas.
Abre no AutoCAD/Civil 3D e no QGIS; serve para regularização quando pedem alturas.
Base técnica:
Entregas DWG/DXF/SHP/GeoTIFF/CSV; para atos registrais, planta/memorial conforme NBR 13.133 (e, no rural quando aplicável, observar exigências de certificação).
Conferir com pontos conhecidos e repetir medidas importantes.
Base técnica:
Checkpoints independentes (RMSE E/N/Z), fechamentos de poligonais, checagem de curvas (sem serrilha/artefatos), consistência planta↔memorial↔arquivos, metadados completos (SR, geóide, métodos, datas).
Dá pra transformar um planimétrico em planialtimétrico?
Sim: aproveita a base e adiciona altimetria (nível/RTK/laser/drone) para gerar curvas/MDT.
Posso usar drone sem GCP/checar Z?
Para precisão cadastral/projeto, não é recomendado: use GCPs e checkpoints.
Qual escala da planta?
Depende do uso. Urbano comum: 1:500 a 1:1000; áreas maiores: 1:2000/1:5000 (com detalhamento local).
Medir direito + curvas bem feitas + alturas confiáveis = projeto sem surpresa.
Base técnica:
Conformidade com NBR 13.133, SIRGAS2000/UTM + referência vertical oficial, MDT/TIN com breaklines, planta + memorial + ART/RRT, QA/QC (RMSE e fechamentos) e entregas CAD/GIS/PDF padronizadas.
